首页 - 产品展示 - 管夹 - U型管夹 - U-Bolt Tube Clamp PUBTC

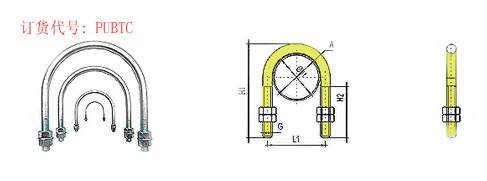

产品名称: U型管夹 代号: U-Bolt Tube Clamp PUBTC
产品描述:
.jpg) | ||||||
| 系列 D1 | 管径 | 塑料垫块 R B D | ||||
| mm | A | L | H1 | H2 | G | |
| 20 | 25 | 30 | 40 | 70 | 40 | M10 |
| 26.9 | ||||||
| 25 | 30 | 38 | 48 | 76 | 40 | M10 |
| 33.7 | ||||||
| 32 | 38 | 46 | 56 | 86 | 50 | M10 |
| 42.4 | ||||||
| 40 | 44.5 | 52 | 62 | 92 | 50 | M12 |
| 48.3 | ||||||
| 50 | 57 | 64 | 76 | 109 | 50 | M12 |
| 60.3 | ||||||
| 65 | 76.1 | 82 | 94 | 125 | 50 | M12 |
| 80 | 88.9 | 94 | 106 | 138 | 50 | M12 |
| 100 | 108 | 120 | 136 | 171 | 60 | M16 |
| 114.3 | ||||||
| 125 | 133 | 148 | 164 | 191 | 60 | M16 |
| 139.7 | ||||||
| 150 | 159 | 176 | 192 | 271 | 60 | M16 |
| 168.3 | ||||||
| 175 | 193.7 | 202 | 218 | 249 | 60 | M16 |
| 200 | 216 | 228 | 248 | 283 | 70 | M20 |
| 219.1 | ||||||
| 250 | 267 | 282 | 302 | 334 | 70 | M20 |
| 273 | ||||||
| 300 | 318 | 332 | 352 | 385 | 70 | M20 |
| 323.9 | ||||||
| 350 | 355.6 | 378 | 402 | 435 | 70 | M24 |
| 368 | ||||||
| 400 | 406.4 | 428 | 452 | 487 | 70 | M24 |
| 419 | ||||||
| 500 | 508 | 530 | 554 | 589 | 70 | M24 |
| 521 | ||||||
